激光防护屏防护照射限测试与验证项目

2024-06-06 12:09:22
阅读:

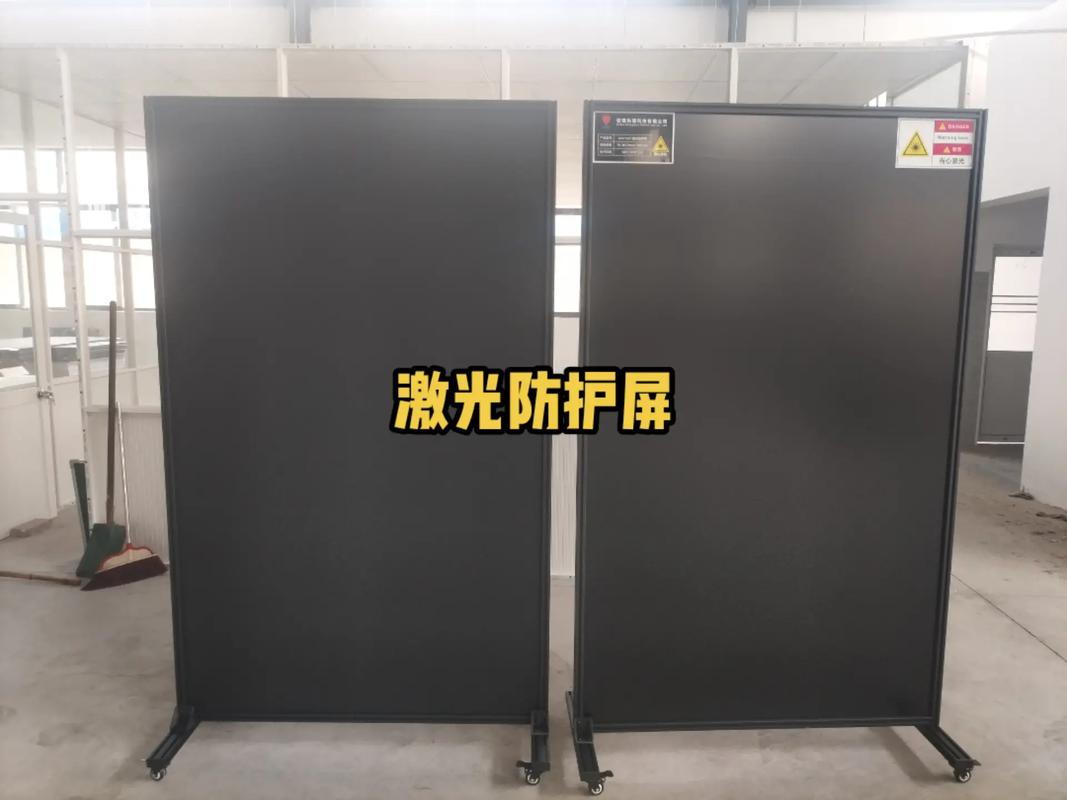

激光防护屏是一种专为保护人员免受激光辐射伤害而设计的设备,常用于激光加工、医疗、科研等涉及激光操作的环境。它们能够有效阻挡或衰减激光束,确保激光作业区域外的人员安全。




激光防护屏的特点与功能


阻挡特定波长激光:激光防护屏通常由特殊材料制成,这些材料能够吸收或反射特定波长的激光,防止激光穿透并达到防护屏另一侧。

透光性与观察窗:某些激光防护屏设计有观察窗,允许可见光透过,以便操作者监控内部作业情况,同时阻挡有害激光。

耐久性与稳定性:为了长期有效使用,防护屏需具备良好的物理稳定性和耐久性,能承受激光的长期照射而不失效。

可移动与固定式:激光防护屏有可移动和固定安装两种形式,便于根据实际需要调整防护区域。

符合安全标准:应符合国家及国际相关安全标准,如GB/T 18151-2008(中国)、IEC 60825系列标准等。



激光防护屏测试的重要性


测试可以验证防护屏是否能有效阻挡特定波长和功率的激光,确保其在实际应用中能提供足够的防护,避免激光泄露造成伤害。

激光产品和防护设备需满足相应的国家和国际安全标准,测试是合规性的必要步骤,如不符合标准将不能合法销售或使用。

测试有助于制造商进行质量控制,确保每一批次的产品都能达到设计要求,及时发现并纠正生产过程中的缺陷。

通过权威机构的测试认证,可以增强用户对产品的信心,对于维护品牌形象和市场竞争力至关重要。

测试结果有助于进行激光作业的风险评估,确定合适的防护措施级别,合理规划作业环境。



我司是专业的激光设备检测认证机构,在激光安全检测认证领域,拥有十余年的检测和认证经验,针对激光设备性能测试和人眼安全测试,能够提供一站式解决方案。



下面以 1064nm手持激光焊接机的防护屏为例,介绍我司的激光防护屏防护照射限测试与验证项目。一般来说如果想测试防护屏的安全性,可以通过验证其防护照射限 PEL 值,以确认该防护屏的可用性及使用过程中的防护能力。



重要定义解释:

防护照射限 PEL 值指:激光防护屏防御入射激光辐射的能力。激光加工制造商应通过试验来证实激光防护屏的适用性。

照射限常用 W/m 2表示。

防护照射限将随着照射面积的增大而减小。

如果激光辐射照射值超过了防护照射限,防护屏将会被损伤,并且最终烧穿或破裂。



测试方案



在本次激光防护屏测试项目中,需要由委托方提供与实际防护用途激光焊接机光源同波长1064nm)的激光源,光源功率应可调,推荐调节范围 10W-200W

激光源光束尺寸应不小于实际防护用途激光焊接机的光束尺寸(光束尺寸取值按 1/e)。

依照测试方法的要求,制造商提供被测防护屏典型样块。推荐尺寸为10cm*10cm,厚度为实际应用厚度,数量为至少 6 块。测试将对 6 块样品分别进行测试。

测试中激光对防护屏的照射面尺寸设置分别为 1mm3mm 和与实际防护激光焊接机光束同尺寸三组。

测试时间设定为 T2等级,即 100s

测试过程中在设定激光源对应功率后,分别在前述对应尺寸照射下,测量激光防护屏背后激光辐射值。当所测得激光功率不大于不大于 1 AEL 时的最大入射功率时,即为该防护屏的防护照射限 PEL

注:防护照射限以 W/m 2单位表示,应使用光源功率与照射面积的比值进行表征。



测试标准如下:



序号

标准号

标准名称

1

GB 7247.1-2012

激光产品的安全 1 部分:设备分类、要求

2

GB/T 7247.13-2018

激光产品的安全 13 部分:激光产品的分类测

3

GB/T 7247.4-2016

激光产品的安全 4 部分: 激光防护屏

4

IEC 60825-1: 2014

Safety of laser products-Part 1: Equipment

classification and requirements

5

IEC 60825-13: 2011

Safety of laser products - Part 13: Measurements

for classification of laser products



6

IEC 60825-4-2022





Safety of laser products - Part 4: Laser guards



测试结果评估



本次测试服务,结果以检验检测报告形式进行交付,测试报告中含有如下要素:

1、测试光源波长鉴定;

2、测试光源设定初始功率鉴定;

33mm 直径照射面积下的 PEL

41mm 直径照射面积下的 PEL

5、与激光焊接机光束尺寸相当照射面积下的 PEL

结果应用:

1、所测得的防护照射限 PEL 类似于防护屏本身的损伤阈值,制造商可将测试结果表征在产品说明中。

2、防护照射限 PEL 将随着照射面积的增大而减小,说明书中的 PEL表征应伴随着照射面积共同描述。

3、防护屏本身适用于加工过程中的反射、泄漏、散射的拦截,并非直接承受加工能量。以及综合考虑测试的可实现性,应综合防护性能达标即可,不必追求极限结果。



目前我司在激光防护屏测试和验证,以及激光设备性能测试,激光人眼安全测试,激光设备安全防护措施方面,具备行业内领先的优势和地位,如果您有关于激光设备安全性的检测和认证需求,欢迎来电咨询,洽谈合作。
