激光和激光人眼安全介绍

查看原文:测试服务相关-激光和激光人眼安全介绍

Laser 的全称是受激辐射光放大。激光器是一种在激发之后可以产生高能量,单色,单向光波的装置。这种辐射产生的光谱范围由紫外到红外。一般可以用到的激光器波长额可以由200nm到10.4um。激光可以来连续或者脉冲形式发射出来。


激光人眼安全是一个非常重要的领域,尤其在使用激光设备时。激光对眼睛的潜在伤害主要取决于激光的波长、功率以及暴露时间等因素。不同波长的激光对人体组织的影响是不同的,尤其是对于眼睛来说,某些波长更容易造成损伤。


激光分类与风险

根据国际电工委员会(IEC)的标准,激光器被分为几个安全等级,从Class 1到Class 4,级别越高表示危险性越大:


Class 1:在所有操作条件下都是安全的,即使直视也不会造成伤害。

Class 1M:类似于Class 1,但在使用光学仪器(如望远镜)观察时可能会有风险。

Class 2:这些激光器发射可见光(400-700nm),因为眨眼反射通常会防止损害,但如果故意直视则可能造成伤害。

Class 2M:类似于Class 2,但通过放大光学系统观看时会有额外的风险。

Class 3R:低风险激光产品,尽管其输出功率高于Class 2,但对眼睛的危害相对较小。

Class 3B:直接观看或通过光学仪器观看可能会导致眼睛损伤;不过,漫反射光一般不会造成伤害。

Class 4:不仅直射光束会对眼睛和皮肤造成严重伤害,甚至其反射光也可能具有危险性,并且还可能对材料造成火灾或烧伤风险。

防护措施

为了确保激光使用时的安全,必须采取适当的防护措施,包括但不限于:


使用合适的个人防护装备(PPE),例如激光防护眼镜。

在激光使用的区域设置警告标志。

对于高功率激光器,应配备紧急关闭装置。

确保房间内没有不必要的反光物体,以减少意外反射的可能性。

提供充分的培训,使用户了解如何安全地操作激光设备。

总之,在处理激光技术时,遵循正确的安全指南至关重要,这可以最大限度地减少潜在的眼部伤害风险。


激光对人眼的危害

查看原文:测试服务相关-激光对人眼的危害

激光对人体危害是通过光热效应,声效应,光化学效应产生的。生物组织吸收了激光能量后会引起温度的突然上升,这就是热效应。热效应损伤的程度时又曝光时间,激光波长,能量密度,曝光面积以及组织的类型共同决定。声效应是由激光诱导的冲击波产生的,冲击波在组织中传播时会使局部组织汽化,最终导致组织产生一些不可逆的伤害。激光还具有光化学效应,诱发细胞内的化学物质发生改变,从而对组织产生伤害。图1为激光发射到辐射面上的能量形式。

可能造成的伤害由以下几种类型

1、对人眼的伤害

严重暴露在激光下可能会造成对角膜和视网膜的伤害,伤害的位置和范围取决于激光的波长和级别。长期接触可能造成白内障或者视网膜损伤,严重暴露在高级别激光下也会造成同样的结果。佩带合适的激光防护眼镜或者其他工程防护手段可以很容易的预防激光对眼睛的伤害。

2、对皮肤的伤害

严重的暴露在强的红外波段激光下可能对皮肤造成烧伤。而紫外激光可能造成烧伤,皮肤癌以及加速皮肤老化。

3、电学危害

在激光使用的过程中遇到最多的电学伤害是电击。高压系统是激光系统中潜在的致命的危险。

4、化学危害

激光系统中的一些物质,如染料,准分子等,具有毒性,可能对人体造成危害,同时,激光导致的化学反应可能会产生有害的粒子和气体。

5、火灾危害

燃料激光器中的溶剂是非常易燃的。高压脉冲和灯的闪烁可能造成火星,引发火灾,激光过程中激光的直接照射,以及连续红外激光的反射光意外照射,都可能引燃易燃品,其他潜在的火灾隐患。


灯具欧盟ERP能效测试

查看原文:测试服务相关-灯具欧盟ERP能效测试

灯具欧盟ERP能效测试是根据欧盟的ErP指令(Energy-related Products Directive,能源相关产品指令)对在欧盟市场销售的灯具产品进行的一项强制性生态设计和能效评估。其核心目标是提升产品能效、减少能源消耗和碳排放,推动可持续发展。


一、 什么是灯具ERP能效测试?


灯具ERP能效测试是指按照欧盟发布的具体实施措施(如(EU) 2019/2020法规),对灯具产品的能源效率、功能性能和信息要求进行的一系列测试与评估。通过测试并符合要求的产品,才能加贴CE标志,合法进入欧盟市场。


二、 灯具ERP能效测试的主要内容


1.能源效率指标测试

光效 (Luminous Efficacy):这是衡量灯具能效的核心指标,单位为流明每瓦特(lm/W)。测试会测量灯具发出的总光通量与其消耗的电功率的比值。光效越高,说明灯具越节能。

能效等级 (Energy Efficiency Class):根据测得的光效等数据,将灯具划分为从A(最高能效)到G(最低能效)的等级。自2021年起,欧盟启用了新的A-G能效标签示,旧的A+++等分级已取消。

2.功能要求测试

寿命与光衰:测试灯具在长期使用后的性能衰减情况。例如,要求在6000小时或更长时间的测试后,光通维持率(残损率)需达到一定标准(如≥0.9)。

早期失效率:评估灯具在使用初期(如1000小时内)的故障率,要求低于一定比例(如<5%)。

显色指数 (CRI):衡量光源对物体真实颜色的还原能力,虽然不直接是能效指标,但属于重要的照明质量参数,通常也在测试范围内。

启动时间与预热时间:测量灯具从通电到达到稳定光输出所需的时间。

功率因数 (Power Factor):对于特定功率的灯具,要求达到一定的功率因数,以减少对电网的无功损耗。

3.待机和关机功耗测试

对于带有智能控制、调光或开关电源的灯具,需要测试其在待机模式或关机模式下的功耗,确保其符合极低功耗的要求。


三、 其他相关要求


生态设计要求:包括限制使用有害物质(如汞、铅等,需符合RoHS指令)、提高可回收材料的使用比例、设计上便于拆卸和维修等。

电磁兼容性 (EMC) 测试:确保灯具不会产生过量的电磁干扰,同时也能抵抗外界电磁干扰的影响,通常需符合EMC指令。

产品信息要求:制造商必须提供准确的技术文档,包括能效标签、产品信息表(Fiche)、用户手册等,其中必须包含测试报告中得出的关键能效和功能参数。


四、 测试依据的标准


测试需依据欧盟官方发布的协调标准进行,例如:

能效和功能要求主要依据 (EU) 2019/2020 法规。

具体的测试方法会引用相关的EN标准,如IEC/EN 62612(LED灯通用要求)等。


五、 灯具ERP能效测试重要性


未通过ERP能效测试并获得相应认证的产品,将无法在欧盟市场合法销售,面临下架、罚款等风险。因此,对于计划出口灯具到欧盟的企业来说,进行ERP能效测试是必不可少的合规步骤。


激光雷达发散角检测

查看原文:测试服务相关-激光雷达发散角检测

激光雷达(LiDAR)的发散角(通常指发射光束的发散角)是衡量其光束质量、测距能力和空间分辨率的关键参数之一。较小的发散角意味着光束更集中,能量密度更高,有助于实现更远的探测距离和更高的角度分辨率。检测激光雷达的发散角通常涉及光学测量技术,以下是常见的检测方法和流程:


一、主要检测方法


刀口法(Knife-Edge Method)

原理:利用一个锋利的边缘(如刀片)逐步遮挡激光束,同时测量透射功率的变化。通过分析功率随刀口位移的变化曲线(刀口曲线),可以积分得到光束的强度分布,进而计算光束宽度和发散角。

优点:设备相对简单,成本较低,适用于高功率激光。

缺点:测量速度慢,对刀口边缘要求高,易受机械振动影响。


狭缝扫描法(Slit Scan Method)

原理:使用一个窄缝代替刀口,让激光束通过狭缝后被探测器接收。狭缝在光束横截面上进行二维扫描,记录不同位置的透射光强,重构光束轮廓。

优点:比刀口法精度更高,能获得更完整的二维光强分布。

缺点:扫描时间较长,机械结构复杂。


CCD/CMOS相机法(Camera-Based Profiling)

原理:使用高动态范围的CCD或CMOS相机直接拍摄激光束的横截面光强分布。通过软件分析图像,计算光束宽度(如1/e²宽度、D4σ宽度等),并根据远场测量距离计算发散角。

优点:可实时、快速获取二维光强分布,直观,支持连续监测。

缺点:需注意激光功率密度,避免损坏相机传感器(常需使用衰减片或漫散射屏);对弱光或特定波长(如近红外)可能需要专用相机。


光束质量分析仪(Beam Profiler)

原理:集成化的商用设备,通常基于相机法或扫描法,配备专业软件,可自动计算光束参数(包括发散角、M²因子、椭圆度等)。

优点:操作简便,精度高,功能全面。

缺点:成本较高。


二、典型检测流程(以CCD相机法为例)


1.0准备工作

环境:在暗室或遮光环境下进行,避免环境光干扰。

设备:激光雷达、CCD/CMOS相机(带合适滤光片和衰减片)、光学平台、精密位移台(可选)、数据采集系统。

安全:佩戴对应激光波长的防护眼镜,确保激光束路封闭,遵守激光安全操作规程。


1.1系统搭建

将激光雷达固定在光学平台上,确保稳定。

将CCD相机放置在距离激光雷达出射口足够远的位置(通常在远场,如数米至数十米),以确保测量的是发散后的光束。

调整相机位置,使激光束垂直入射到相机靶面中心。

根据激光功率,安装适当的中性密度(ND)滤光片或使用漫散射屏(如磨砂玻璃)间接成像,防止相机饱和或损坏。


1.2光束图像采集

启动激光雷达,发射激光。

通过采集软件获取激光束在相机上的光强分布图像。

确保图像不饱和,信噪比足够高。


1.3图像处理与分析

使用专业软件(如MATLAB、Python + OpenCV、或专用光束分析软件)处理图像。

提取光束的横截面强度分布。

计算光束宽度(如沿X、Y方向的1/e²直径或D4σ直径)。

记录相机到激光出射口的距离(L)。


1.4发散角计算

发散角(θ,通常以毫弧度mrad为单位)可通过以下公式估算: θ ≈ d / L 其中:

d 是远场测得的光束直径(如1/e²直径)。

L 是测量距离(从激光出射口到相机的距离)。

对于更精确的测量,需考虑光束的传播特性(如高斯光束),并可能需要在多个距离测量以拟合发散趋势。


1.5重复与验证

在不同距离重复测量,验证发散角的一致性。

对激光雷达的不同扫描角度或通道进行测量,评估其均匀性。


1.6报告生成

记录测量条件(波长、功率、距离、环境等)。

输出发散角结果(通常给出X、Y方向的发散角)。

附上光束轮廓图和分析数据。


三、注意事项


远场条件:确保测量距离满足远场条件(Fraunhofer衍射区),否则测量结果不准确。

波长匹配:相机和光学元件需对激光波长敏感且兼容。

功率控制:严格控制入射到相机的功率,防止损伤。

校准:定期对测量系统(如相机像素尺寸)进行校准。

标准遵循:参考相关国际标准(如ISO 11146)进行测量和计算,确保结果的可比性和权威性。

通过上述方法和流程,可以准确评估激光雷达的光束发散角,为其性能优化和应用提供重要依据。


激光雷达人眼安全GB/T7247.1检测

查看原文:测试服务相关-激光雷达人眼安全GB/T7247.1检测

关于激光雷达(LiDAR)人眼安全的 GB/T 7247.1 检测,是确保该类激光产品在使用过程中不会对人眼造成伤害的关键合规步骤。随着激光雷达在自动驾驶、智能交通、测绘、机器人等领域的广泛应用,其激光辐射安全性受到高度关注。GB/T 7247.1 是中国针对激光产品安全的核心国家标准,直接关系到产品能否合法上市及出口。

以下是针对激光雷达人眼安全GB/T 7247.1检测的详细介绍:


一、标准概述:GB/T 7247.1-2024

GB/T 7247.1-2024《激光产品的安全 第1部分:设备分类、要求》 是我国最新发布的激光安全标准,已于2025年正式实施,替代了旧版 GB 7247.1-2012。该标准等同采用国际标准 IEC 60825-1:2014,具有国际互认性。


二、激光雷达与人眼安全的关系

激光雷达通过发射激光束并接收反射信号来测量距离和构建环境模型。其人眼安全主要取决于以下参数:


三、GB/T 7247.1 检测核心内容(针对人眼安全)

为评估激光雷达是否满足人眼安全要求,检测主要围绕以下几个方面展开:

1. 激光安全等级分类

根据激光辐射的可达发射限值(AEL),将激光产品分为不同等级,直接影响其安全要求:

安全等级说明与人眼安全的关系
1类安全,无危害在正常使用条件下,不会对人眼造成伤害,最安全。
1M类在使用光学仪器(如望远镜)时可能有害裸眼观察通常安全,但通过光学设备聚焦后可能伤眼。
2类可见光激光(≤1 mW)依赖眨眼反射保护,短时间暴露安全。
2M类同上,但使用光学仪器时危险类似2类,但光学放大后风险增加。
3R类中低风险(1–5 mW)直视可能伤眼,需谨慎使用。
3B类中高风险(5–500 mW)直接暴露可致眼睛或皮肤损伤。
4类高风险(>500 mW)可致严重眼伤、皮肤烧伤,甚至引发火灾。

✅ 激光雷达目标等级:大多数车载或民用激光雷达设计目标为 1类或1M类,以确保在各种使用场景下对人眼绝对或基本安全。

2. 关键检测项目


四、检测流程(以专业机构为例)

  1. 申请与资料提交

    • 提交产品技术参数、使用说明书、电路图等。
    • 明确产品工作模式(如连续、脉冲、扫描方式)。
  2. 样品测试

    • 在标准规定的测量条件下进行辐射测试。
    • 评估是否符合所宣称的安全等级。
  3. 安全评估与分类

    • 根据测试数据,对照GB/T 7247.1-2024中的AEL限值,确定最终安全等级。
  4. 报告出具

    • 合格后由CNAS/CMA认可实验室出具GB/T 7247.1检测报告,作为合规证明。
  5. 认证与市场准入

    • 报告可用于:
      • 国内市场监管备案
      • 医疗器械注册(如用于医疗LiDAR)
      • 出口认证(如CE认证中的IEC 60825-1、美国FDA 21 CFR 1040.10)

五、为何必须进行GB/T 7247.1检测?


六、建议

对于激光雷达制造商:


激光器脉冲宽度检测方法和流程

查看原文:测试服务相关-激光器脉冲宽度检测方法和流程

激光器脉冲宽度的检测是评估激光性能的一个重要方面,尤其对于需要精确控制脉冲特性的应用来说。脉冲宽度决定了激光能量在时间上的分布,影响着加工质量、治疗效果等。以下是几种常见的检测方法和基本流程:


1. 光电探测器结合示波器法

方法介绍:

使用高速光电探测器将光信号转换为电信号。

通过连接到高速示波器来观察和记录这些电信号。

流程:

将光电探测器放置于激光束路径中,并确保其能够接收足够的光强度而不至于饱和。

连接光电探测器输出至示波器输入端口。

调整示波器设置以捕捉激光脉冲的完整形状。

记录并分析示波器上显示的脉冲宽度。


2. 自相关仪测量法

方法介绍:

自相关仪基于非线性光学效应(如二次谐波产生)工作,可以用来直接测量脉冲宽度。

流程:

将激光导入自相关仪内。

根据设备说明书调整自相关仪参数,确保最佳工作状态。

测量结果通常会给出一个与脉冲宽度相关的函数曲线,从中可提取出脉冲宽度信息。


3. 光谱干涉法

方法介绍:

利用多波长干涉原理来测量超短脉冲的脉宽,特别适用于飞秒级脉冲宽度测量。

流程:

将待测激光引入光谱干涉仪系统。

分析由不同频率成分产生的干涉图样。

使用专门软件或算法处理数据,计算出脉冲宽度。


注意事项:

在进行任何测量之前,请确保了解所使用设备的操作指南以及安全注意事项。

对于不同的激光类型(连续波 vs 脉冲),可能需要选择适合的检测技术。

环境条件如温度、湿度也可能对测量结果造成影响,因此尽量保持稳定的工作环境。


激光功率检测方法和流程

查看原文:测试服务相关-激光功率检测方法和流程

激光功率检测是确保激光器性能、安全性和应用效果的关键步骤。以下是常见的激光功率检测方法和标准流程介绍:


一、 激光功率检测的主要方法

热电式(热吸收)检测法

原理:利用热电堆传感器吸收激光能量并转化为热能,通过测量温差产生的电动势(电压)来计算功率。

优点:

可测量从毫瓦到数千瓦的宽功率范围。

对激光波长不敏感,适用于多种波长(紫外到远红外)。

稳定性好,适合连续(CW)和脉冲激光。

缺点:

响应速度较慢(通常几秒到几十秒)。

易受环境温度影响,需热平衡。

光电二极管检测法

原理:利用半导体光电二极管将光信号转换为电流信号,通过测量电流大小计算光功率。

优点:

响应速度快(微秒级),适合测量脉冲激光或调制光。

灵敏度高,适合低功率(nW~mW级)测量。

缺点:

功率测量范围小,易饱和。

对波长敏感,需针对特定波长校准。

高功率下易损坏,通常需配合衰减器使用。

积分球+光电探测器法

原理:将激光导入积分球内,通过多次漫反射使光均匀分布,再由固定位置的光电探测器测量总光通量。

适用:

光束不规则、发散角大或空间分布不均的激光。

高功率激光(配合衰减)。

优点:对入射角度和光斑形状不敏感,测量重复性好。

焦耳计(量热法)

原理:将激光能量完全吸收并转化为热量,通过测量温升计算能量(常用于脉冲激光)。

应用:主要用于测量单脉冲能量(单位:焦耳),也可用于平均功率计算。

特点:精度高,常作为校准标准。


二、 激光功率检测标准流程

准备工作

选择合适探测器:根据激光波长、功率范围、连续/脉冲模式选择匹配的功率计探头。

预热设备:开启功率计主机和探头,预热10–30分钟以达到热稳定。

环境检查:避免强光干扰、气流、振动,确保测量环境稳定。

校准与归零

波长设置:在功率计上设置被测激光的实际波长(尤其对光电二极管型)。

背景归零(Zeroing):遮挡光路,执行“归零”操作,消除环境光和暗电流影响。

校准(Calibration):使用经国家计量机构校准的标准光源定期校验设备,确保溯源性。

测量操作

光路对准:确保激光束完全照射在探测器感光面上,避免边缘溢出。

功率读取:

连续激光:待读数稳定后记录平均功率。

脉冲激光:设置正确的脉冲频率和宽度,读取平均功率或单脉冲能量。

多点测量:对不稳定的激光源,可进行多次测量取平均值。

数据记录与分析

记录测量时间、环境温度、激光参数(波长、模式、功率设定值)和实测值。

计算偏差、稳定性(如波动百分比)等指标。

安全注意事项

佩戴对应波长的激光防护眼镜。

使用光束挡板,防止激光外泄。

高功率激光需使用衰减片或专用高功率探头,避免损坏传感器。


三、 应用场景

激光器出厂测试与质量控制

激光加工(切割、焊接)工艺监控

医疗激光设备安全认证

科研实验中的光强标定

通过规范的检测方法和流程,可确保激光功率测量的准确性与可重复性,为激光应用提供可靠数据支持。


IEC60825-1检测报告的用途

查看原文:测试服务相关-IEC60825-1检测报告的用途

IEC 60825-1标准是国际电工委员会(International Electrotechnical Commission, IEC)发布的关于激光产品安全的重要规范,该标准旨在确保激光产品的设计、制造和使用符合一定的安全要求,以保护人类健康和环境免受激光辐射的危害。

IEC 60825-1检测报告对于激光产品的制造商、销售商以及用户来说具有重要的用途:

1、产品合规性证明

IEC60825-1检测报告是证明激光产品符合IEC 60825-1标准的正式文件,表明产品已经通过了必要的测试,并满足特定的安全分类要求。这对于进入国际市场特别是欧盟市场至关重要,因为许多国家和地区要求激光产品必须符合相应的安全标准。

2、分类指导

根据IEC 60825-1标准,激光产品被分为不同的安全等级(如Class 1, Class 1M, Class 2, etc.),每个等级对应着不同的激光辐射水平和相应的防护措施。检测报告将明确指出产品的具体分类,这有助于正确标记和使用产品,避免不必要的安全隐患。

3、市场准入

在许多国家和地区,只有经过认证并附有合格检测报告的产品才允许在市场上销售。IEC 60825-1检测报告可以作为获得市场准入许可的重要依据之一。


GB/T7247.1检测注意事项

查看原文:测试服务相关-GB/T7247.1检测注意事项

GB7247.1检测是中国的激光产品安全和分类检测项目。

GB7247.1检测项目主要是适用于国内地区,如果您的产品是出口到国外,那么就需要办理其他检测项目。

GB7247.1检测属于激光安全检测,所以我们需要从安全角度来进行检测。

GB7247.1检测不涉及产品的性能和质量,GB7247.1检测结果只对产品安全进行评估,不对产品性能和质量做判断。

GB7247.1检测完成后一般可以获得GB7247.1检测报告,但是没有官方证书一说。

GB7247.1检测在地域上适用于国内,在产品上基本覆盖市面上所有激光产品。

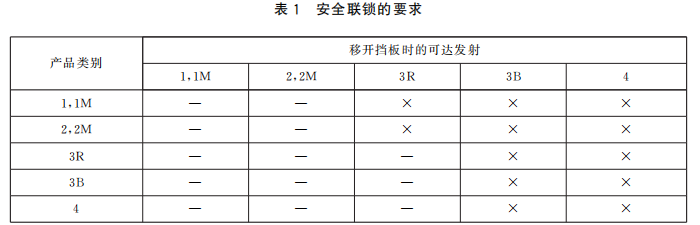

GB7247.1检测为危险激光的时候,需要关注产品的安全性,包括遥控连锁装置还有其他防护措施。

GB7247.1检测没有统一的报告模板,GB7247.1检测报告一般是各个机构自己出具的报告。

GB7247.1检测需要找专业的能够进行实测的机构来进行检测。


激光性能检测之激光波长检测

查看原文:测试服务相关-激光性能检测之激光波长检测

激光性能检测之波长检测。

激光性能检测项目中,波长检测属于最基础的性能检测项目。

激光性能检测过程中,我们怎么检测激光的波长呢?


激光波长检测方法如下:

光谱仪(Spectrometer):

光谱仪是一种常见的工具,它可以通过分光元件(如光栅或棱镜)将入射光分散成不同波长的光谱,并通过探测器记录这些波长的强度分布。对于连续波和脉冲激光,光谱仪都可以提供高分辨率的波长信息。


干涉仪(Interferometer):

干涉仪利用光的干涉原理来测量波长。例如迈克尔逊干涉仪,它可以非常精确地测量激光波长,尤其是用于单色性很好的激光光源。通过调整干涉仪的一个反射镜的位置,可以获得干涉条纹的变化,从而计算出波长。


法布里-珀罗干涉仪(Fabry-Pérot Interferometer):

法布里-珀罗干涉仪由两个平行且部分透明的反射镜组成,形成一个空腔。当激光通过时,只有特定波长的光可以在腔内产生共振并被传输出去。这使得法布里-珀罗干涉仪成为一种高度选择性的波长筛选工具,常用于窄带激光的波长测量。


波长计(Wavelength Meter):

专门设计用于快速准确测量激光波长的仪器。它们通常基于自相关、外差检测或者频谱分析等技术,能够提供实时的波长读数,适用于实验室和工业环境下的连续监控。


色散棱镜或光栅(Diffraction Grating or Prism):

当光线通过棱镜或光栅时,由于不同波长的光具有不同的折射角或衍射角,因此可以根据角度偏转来确定波长。这种方法简单直观,但精度取决于装置的质量和稳定性。


多普勒频移测量(Doppler Shift Measurement):

对于某些类型的激光,特别是那些与运动物体相互作用的激光(如在流速测量中),可以通过测量多普勒频移来间接推算出激光波长。


电调制吸收光谱(Electro-modulated Absorption Spectroscopy):

利用材料对特定波长光的选择性吸收特性,在施加电场的情况下观察吸收边的变化,进而确定激光波长。此方法主要用于半导体激光器的波长表征。


频率梳(Frequency Comb):

频率梳技术提供了一种极其精确的方法来测量激光波长,尤其适合飞秒激光脉冲。频率梳产生的稳定相位相干光谱包含了大量均匀间隔的频率线,可用于绝对波长校准。


直接比较法(Direct Comparison with Known Sources):

将待测激光与已知波长的标准光源进行比较,例如使用滤光片或参考激光器来进行对比测试。这是一种较为传统的方法,依赖于标准源的准确性。
