激光防护板OD值测试全攻略：要求、流程与机构选择指南

随着高功率激光器在工业切割、科研及军事领域的广泛应用，激光防护板作为阻隔高能激光辐射的关键物理屏障，其性能可靠性直接关乎操作人员的生命财产安全。在衡量防护效能的各项指标中，光密度（Optical Density，简称OD值）是最核心的量化参数。

深圳中为检验激光检测团队，将系统解析激光防护板OD值的测试要求、标准流程及相关注意事项，为企业质控与实验室安全提供技术参考。

一、激光防护板及其用途概述

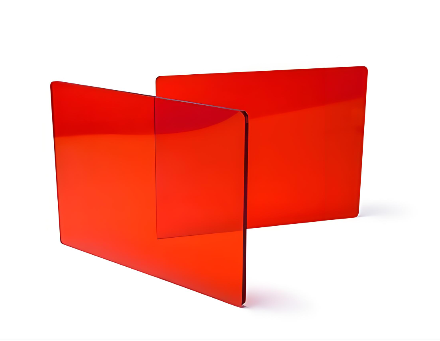

激光防护板是专门用于隔绝有害激光辐射的物理屏障，主要分为吸收式和反射式两种。吸收式防护板是目前工业应用的主流，其原理是在基底材料（如PC或亚克力）中添加特定的激光吸收剂，将光能转化为热能或其他形式的能量，从而阻挡激光穿透。这类材料的最大优势在于对光源入射角度没有选择性，即使表面出现轻微划痕，也不影响整体的安全防护性能。

激光防护板被广泛应用于激光切割、焊接、打标设备的外围防护，以及激光医疗、军事演习、科研实验等场景。不同波长和功率的激光器需要匹配相应防护等级的防护板。例如，YAG激光（1064nm）、倍频绿光（532nm）和CO₂激光（10.6μm）各有对应的专用防护材料。

二、激光防护板OD值是什么

OD值是描述材料阻隔激光穿透能力的对数标度，其数学定义为：OD = log₁₀（入射光强 / 透射光强）。

这一对数定义意味着OD值每增加1，防护能力提升10倍：

OD 3：透射率为千分之一，适用于低功率激光防护

OD 6：透射率为百万分之一，适用于工业大功率激光切割设备

OD 7+：用于极高功率密闭环境，对测试设备灵敏度要求极高

必须强调的是，OD值具有强烈的波长依赖性。能完美防护1064nm红外激光的防护板，可能对532nm绿光毫无防护作用。

三、激光防护板OD值测试要求

1. 标准依据

OD值测试需严格遵循国际国内权威标准，主要包括：

IEC 60825-4：针对激光防护屏障的专用标准，规定OD值实测须≥标称值

ANSI Z136.7：美国国家标准，涉及测试与标签要求

GB 7247系列：中国国家标准，等同采用IEC 60825系列

ISO 19818-1：针对眼面部激光防护器的要求与测试方法

2. 激光防护板OD值测试设备要求

激光光源：波长精度±1%，功率稳定性优于±2%

功率计/能量计：量程覆盖待测OD值范围，精度不低于±3%。对于高OD值（>5）样品，透射信号极弱（纳瓦级），需使用高灵敏度探测头

积分球：用于收集透射光，避免散射光损失

环境试验箱：用于高低温、湿度等环境适应性测试

3. 测试环境条件

环境温度23℃±5℃，相对湿度≤75%。测试前样品需在环境中放置至少4小时，避免强光干扰。

四、激光防护板OD值测试流程

专业的OD值测试通常包含以下核心环节：

第一步：样品准备与环境校准

将待测防护板裁切为标准试样，清洁表面，记录样品编号、批次、厚度。将样品置于恒温恒湿（通常23℃±2℃，RH＜50%）环境中预处理，消除杂散光干扰。

第二步：激光源选型与光路搭建

根据防护板标称的防护波长，选用对应的稳定激光源（如1064nm红外光、532nm绿光、10.6μm CO₂激光等）。配置光束匀化系统，确保光斑直径大于探测器孔径，避免衍射误差。

第三步：基准测量（基线标定）

在不放置样品的情况下，使用经校准的高精度激光功率计测量入射激光的原始功率P₀，连续测量5次取平均值。

第四步：透射测量

将样品垂直置于光路中（若标准要求特定入射角，需调整），测量穿透样品后的功率Pt，同样连续测量5次取平均值。

第五步：OD计算与结果判定

按公式 OD = log₁₀(P₀/Pt) 计算结果。合格判定标准：实测OD值 ≥ 标称OD值。若Pt低于功率计最小可测值，需换用更高灵敏度探头或降低入射功率重新测试。

第六步：附加性能验证

除测OD值外，还需进行抗激光损伤测试：使用高功率激光（接近防护板最大耐受功率）持续照射≥60秒，检查防护板是否出现烧蚀、熔化、裂纹或透射率显著变化。

五、激光防护板OD值测试所需资料

企业送检激光防护板时，通常需准备以下资料：

产品规格书（含标称防护波长、标称OD值、材料类型、厚度等信息）

产品样品（按标准尺寸裁切或提供完整成品）

激光器参数说明（使用场景中的激光波长、功率、脉冲/连续模式等）

委托检测协议/申请表

六、激光防护板OD值测试周期与费用

常规周期：从接收样品到出具报告，通常为5-7个工作日，包含样品预处理、多点位测试及数据复核

加急服务：部分实验室提供24小时加急通道

全波长扫描：若防护板需同时防护多个波段，测试时间根据波长数量相应延长

费用方面，受测试波长数量、激光功率等级及是否出具CNAS资质报告影响，单点波长测试费用相对较低，多点或宽谱测试费用相应增加。

七、激光防护板OD值测试机构哪里找

由于OD值测试属于精密光学测量，且涉及高功率激光安全，必须选择具备CMA/CNAS资质及丰富实操经验的第三方机构。

深圳中为检验是华南地区在激光产品检测领域的资深机构，拥有十余年的激光产品检测认证经验。该机构熟悉IEC/EN 60825系列及GB/T 7247标准体系，具备覆盖从pW级弱光至kW级高功率激光的全方位测试能力，可为企业提供从技术预评估到认证报告出具的一站式服务。

如果您有激光防护板、激光防护屏和激光防护眼镜等产品需要OD值测试，欢迎咨询深圳中为检验。
