固体激光器（Solid-State Laser）是一种以固态增益介质（如晶体、玻璃或陶瓷）为核心的激光器，具有高功率、高光束质量、长寿命等优势，广泛应用于工业加工、医疗美容、科研、军事等领域。随着激光技术的快速发展，固体激光器的市场规模持续增长，同时其安全性和标准化检测也备受关注。

小编将详细介绍固体激光器的内部结构、工作原理、特性、应用领域、全球市场规模、安全隐患及安全等级认证，并介绍深圳市中为检验技术有限公司作为华南地区领先的激光检测机构，如何为固体激光器提供专业的检测和认证服务。

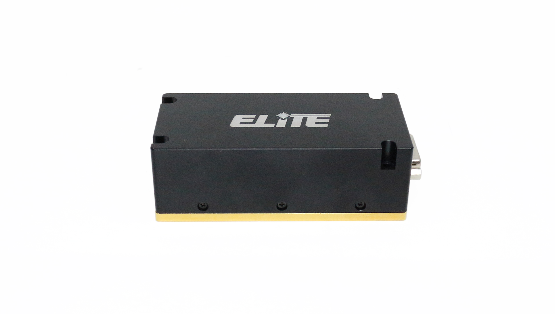

固体激光器内部结构、工作原理、特性及应用(图1)

固体激光器的工作原理

固体激光器的基本工作原理基于受激辐射（Stimulated Emission），其核心过程包括：

泵浦（Pumping）：外部能量（如闪光灯、LD激光二极管）激发增益介质（如Nd:YAG、Yb:YAG等）中的原子或离子，使其跃迁到高能级。

粒子数反转（Population Inversion）：在增益介质中，高能级粒子数超过低能级粒子数，形成激光发射的必要条件。

光学谐振腔（Optical Cavity）：由两个反射镜（全反射镜和部分反射镜）构成，光子在其中往返振荡，不断放大，最终形成激光输出。

激光输出（Laser Emission）：部分反射镜允许部分激光透射，形成稳定的激光束。

固体激光器的内部结构

固体激光器的核心组成部分包括：

（1）增益介质（Laser Gain Medium）

通常为掺杂稀土元素（如Nd³⁺、Yb³⁺、Er³⁺）的晶体或玻璃，如：

Nd:YAG（掺钕钇铝石榴石）：1064 nm波长，工业切割、医疗应用广泛。

Yb:YAG（掺镱钇铝石榴石）：1030 nm波长，适用于高功率激光加工。

Ti:Sapphire（钛蓝宝石）：可调谐激光，用于超快激光研究。

（2）泵浦源（Pump Source）

闪光灯泵浦：早期常用，效率较低，发热量大。

激光二极管（LD）泵浦：现代主流方案，效率高，寿命长，稳定性好。

（3）光学谐振腔（Optical Resonator）

由全反射镜（HR Mirror）和输出耦合镜（OC Mirror）组成，决定激光模式、功率和光束质量。

（4）冷却系统（Cooling System）

固体激光器工作时会产生大量热量，需采用水冷或风冷系统维持稳定运行。

（5）控制电路（Control Electronics）

调节泵浦电流、温度、脉冲频率等参数，确保激光输出稳定。

固体激光器的特性

特性	描述
高功率	可输出千瓦级连续激光或兆瓦级脉冲激光
高光束质量	M²因子接近1，适用于精密加工
长寿命	LD泵浦固体激光器寿命可达数万小时
稳定性高	适合工业级长时间运行
波长多样	从紫外（UV）到近红外（NIR）均可覆盖

固体激光器的应用

固体激光器广泛应用于以下领域：

工业加工：金属切割、焊接、打标、3D打印。

医疗美容：激光手术、皮肤治疗、牙科应用。

科研军事：激光雷达、测距、核聚变研究。

消费电子：激光显示、激光投影。

全球固体激光器市场规模

根据Laser Focus World 2025年报告，全球固体激光器市场规模预计达85亿美元，年复合增长率（CAGR）约8.5%。主要增长驱动力来自：

工业激光加工需求上升（如新能源电池制造）。

医疗激光设备市场扩张。

国防和科研领域的高功率激光需求。

固体激光器的安全隐患

固体激光器若使用不当，可能带来以下风险：

眼睛损伤：激光直射或反射可导致视网膜灼伤甚至失明。

皮肤灼伤：高功率激光可造成皮肤烧伤。

火灾风险：激光束可能引燃易燃材料。

电气安全：高压电源可能引发电击事故。

固体激光器的安全等级认证

国际电工委员会（IEC）和FDA等机构制定了激光安全标准：

IEC 60825-1：激光产品安全分级（Class 1~Class 4）。

FDA 21 CFR 1040.10：美国激光产品安全规范。

GB/T 7247.1-2024：中国国家标准，等同IEC 60825-1。

激光安全等级分类

等级	危害程度	典型应用
Class 1	无危害	激光打印机
Class 2	低功率可见光（<1 mW）	激光笔
Class 3R/B	中等风险（1-500 mW）	激光演示设备
Class 4	高功率（>500 mW）	工业/医疗激光
