苹果在2024年又推出了一款里程碑意义的伟大产品Vision Pro。戴上Vision Pro后面前就会出现应用程序的图标网格,这是苹果全新开发的Vision os系统,叫做空间操作系统。
当人眼看一下某一个程序,该图标就会凸起,然后碰一下手指可以打开这个程序,通过滑动手指来滚动页面环境的亮度会在打开照片以后慢慢变暗,捏住手指并拖动即可放大窗口。两只手向外张开就能局部放大,双手收拢就能缩小照片。
想要移动屏幕就将目光看向下方的窗口栏,当白色长条亮起时,将手指捏住不放,然后移动手势,整个屏幕就跟着移动。如果是全赶紧照片那么点开全景图标照片会进入超广角模式,你会被一张真人大小的全景图包围在中间。
在进入某个程序以后,捏住手指可以打开窗口,捏住右下角,并朝一个方向拖动,可以把屏幕放大到你想要的大小,可以再打开程序以后,把它放在任何位置,缩放的手势适用于任何窗口,能够同时进行多个窗口的操作……
Vision Pro 3D摄像机的核心工作原理是基于双镜头立体视觉技术和实时3D成像技术。具体来说:
双镜头立体视觉:Vision Pro的两个相机同时捕捉左眼和右眼的图像,通过分析两幅图像之间的视差来计算深度信息,从而构建出三维图像。
实时3D成像:相机捕捉到的图像经过控制器进行处理和计算,实时生成具有高质量和高精确度的3D立体影像。
此外,Vision Pro还具备以下特点:
视觉追踪:内置的摄像头和传感器能够追踪用户的眼球、手部和头部的运动,用于计算视线方向和手势。
显示技术:高清显示屏根据用户的视线和头部移动调整显示内容,实现虚拟世界与现实世界的无缝融合。计算和渲染:内置强大计算和渲染能力,实时计算和渲染复杂3D场景和物体。
02

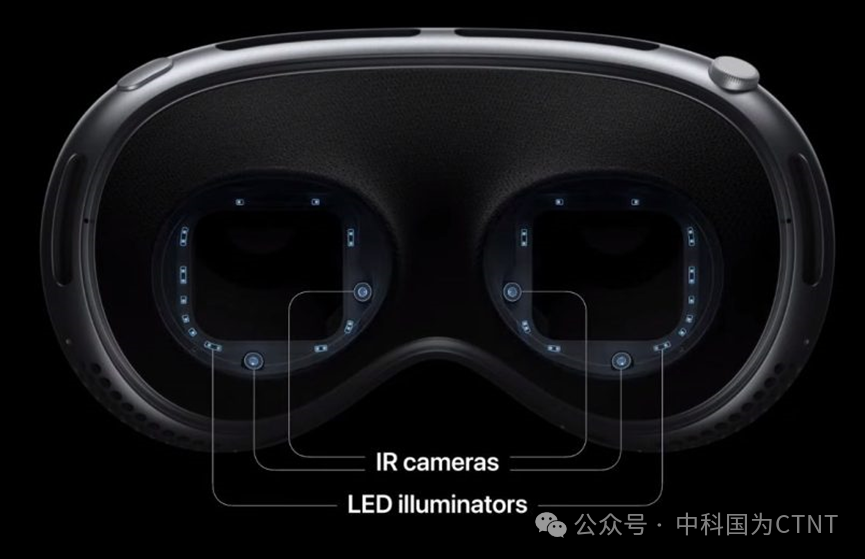

主机的背面,一侧里面有4个摄像头和两组LED照明器,他们负责跟踪眼球的运动。

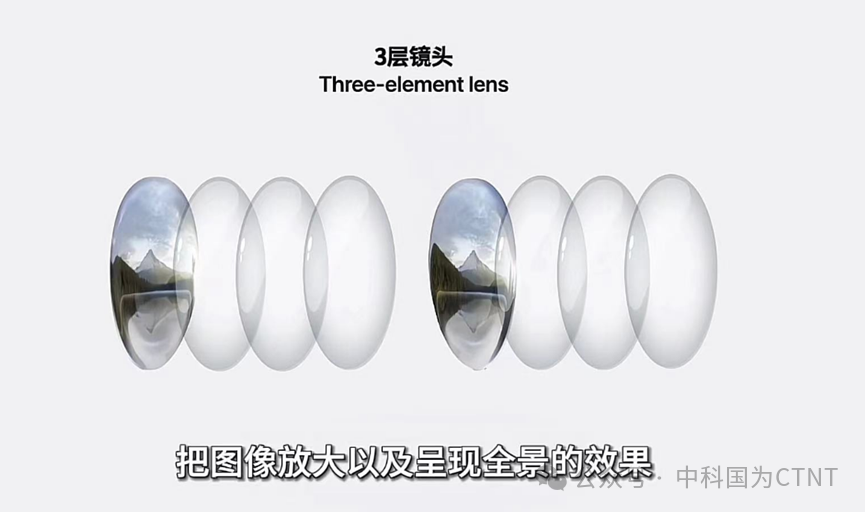

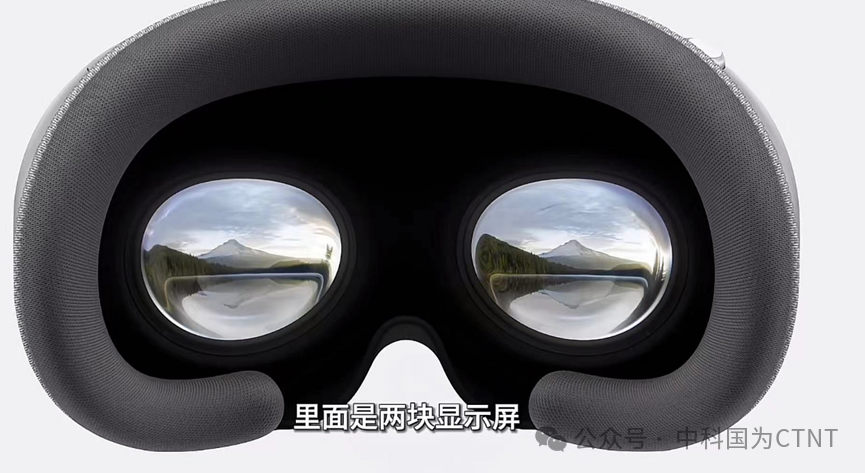

里面是两块显示屏,分别是1.4英寸大小,1150万像素,由于的眼睛可以接收极高的分辨率,因此apple vision pro用的是高分辨率OLED显示模块,每个像素非常小,一共有2300万个像素,分别封装在两个邮票大小的面板中,这相当于为每只眼睛配备了一台4K电视,每个显示屏的前面有三层镜头把头像放大以及呈现全景的效果,就是他们的功劳。

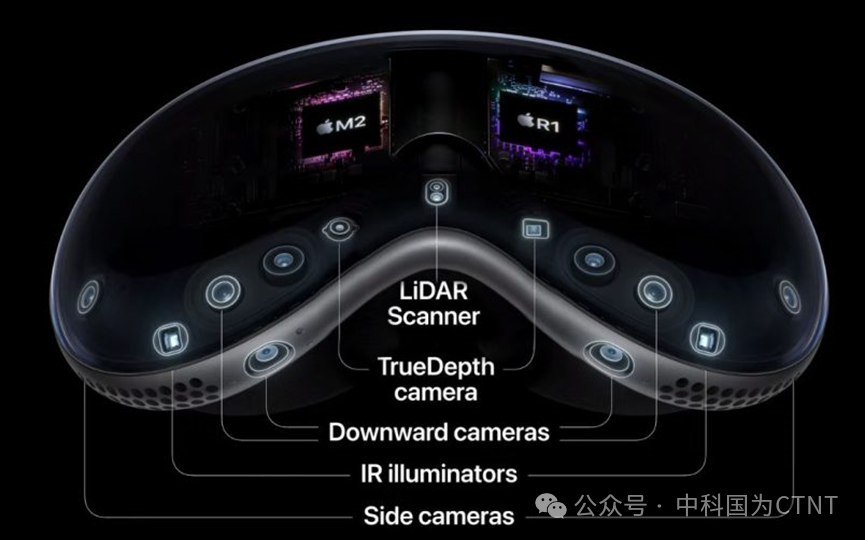

正面有2个主摄像头,4个向下摄像头,两个红外照明器,两个侧摄像头,中间是一个激光雷达扫描仪和一个用于跟踪手势的原深感摄像头。它能在不到12毫秒的时间将图像显示出来。
中间位置是一块用于向外的显示屏,从外面看到的眼睛是摄像头构建出来的图像,并不是透明的,与别人交流时不需要摘掉vision pro你能看到别人,别人也能看到你。系统通过前置摄像头能够学是你的脸部表情,这样在你遮住眼睛时,别人依然能看到你的表情。当你跟别人视频聊天时,对方看到的就是这套模拟出来的动作。
03
1,辐射概况
按照前述的Vision Pro的工作原理和光学结构系统,可以将产品分为对面使用者眼部的内部辐射面,和其他人员接触的外部辐射面。可能存在的光辐射如下:
辐射面 | 组件 | 激光辐射 | 非相干辐射 | 备注 |
内部辐射面 | LED照明模组(注1) | √ | 需考虑混合发射情况的光辐射叠加效应 | |
2个Mirco OLED显示屏(注2) |
| |||
外部辐射面 | 2个红外激光器 | √ | 需考虑混合发射情况的光辐射叠加效应 | |
1 个dToF LiDAR激光雷达 | √ | |||
1个结构光相机 | √ | |||
1个外部显示屏 | √ | |||
注1:LED照明模组作用为,由LED和红外摄像头组成的眼动追踪系统,可以将不可见光图案投射到每只眼睛上,能够判断用户当前注视的位置。这使得用户无需使用手柄控制,只需通过注视来浏览应用图标,轻点选择,轻扫滚动,或者发出语音指令即可操控。目前尚不明确投射光线为激光还是非相干光,考虑人眼耐受性,本文以非相干光为预测,实际以产品为准。 注2:内部辐射分左右眼,分开考量辐射危害。 注3:上述辐射类型以经验预计的光类型为激光或非相干光进行预估的,实际类型以产品为准。 |
2,需考虑的光辐射安全标准
如果按照传统的从光学生物安全的标准化出发,常见的光辐射安全标准,至少需考量激光辐射安全标准IEC 60825-1《激光产品的安全 第1 部分:设备分类、要求》、非相干光辐射安全标准IEC 62471《灯和灯系统的光生物安全》。对应国内标准为GB 7247.1和GB/T 20145
3,新消费时代的更多光学生物辐射安全的思考
基于新型消费光子产品的实际光辐射场景,可能仅用上述标准用传统的分立评估方法已经无法客观评价光辐射安全性,应至少增加考量如下几方面的影响。
3.1 将光线投射到人眼上,再通过摄像机捕捉人眼转动作为控制手段,确为较先进的传感技术。但人眼被光线长期照射的用途常出现在医疗器械的治疗用途,医疗器械有较为严格的安全有效的临床控制。消费用途监管严格程度和医疗用途不同,但至少在辐射评估过程中应加入考量:ISO 15004-2《眼科仪器.基本要求和试验方法.光危害防护》
3.2 可穿戴设备的光辐射安全建议增加考量:ANSI Z136.1《American National Standard for Safe Use of Lasers 》中头部和眼部约束光辐射系统要求,考量辐射能量累积性危害、GB/T 41265 《可穿戴设备的光辐射安全要求》。
3.3 不管是内部辐射面还是外部辐射面均承受不止来源于一个光源的光辐射照射,光辐射考量过程中应考量叠加效应,包括同类型光源叠加、不同类型光源叠加对人眼光学成像系统的潜在光生物危害。
04
本文旨在以光辐射安全测量标准化工作者的立场,阐述新型消费光子产品的光辐射安全评估观点,不代表对产品质量好坏的评价。同时也呼吁在消费光子科技发展的过程中,同样重视人因影响、生命科学。科技以人为本。
